六類水晶頭的簡介六類水晶頭不同于傳統的超五類水晶頭，它由兩部分組成：內部的分線件和外殼，下面一起來了解下六類水晶頭的接線方法

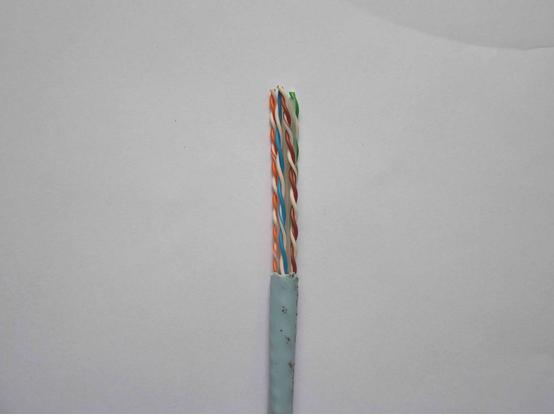

a、將六類UTP電纜套管自端頭剝



b、將六類UTP電纜中間的十字骨架剪掉



c、將線纜解紐，由于解紐直接影響到性能，所以應注意解紐的長度不能太長，并將解紐后的導線理直，將導線按568B(白橙、橙、白綠、藍、白藍、綠、白棕、棕)或568A(白綠、綠、白橙、藍、白藍、橙、白棕、棕)（從左向右排）的順序理齊。



d、導線經修整后（導線端面應平整，避免毛刺影響性能）按照圖示要求穿入水晶頭內部分線件上，注意穿入的線序



e、水晶頭內部分線件沿導線往下拉，直至到未解紐的部分，然后減去前端多余電纜



f、將上一步做好的線纜插入水晶頭外殼中，注意插入方向



g、將上面做好的水晶頭放入壓線工具用力壓緊



h、做好的成品跳線下圖



六類水晶頭的注意事項



六類系統中不建議用戶自己制作水晶頭，因為工程施工現場的設備和施工人員的專業水平限制，所做出的跳線的電氣性能穩定性沒法保證，電氣性能也同專業跳線廠家生產出的跳線有一定差距，所以應該注意如下幾點要求，以便提高手工制作六類水晶頭的成功率



1、要注意盡量減少未穿入水晶頭分線件的導線的解紐長度，不能將剝?nèi)ネ馄さ膶?dǎo)線全部解紐，否則跳線電氣性能會變差。



2、線纜穿線時要注意按標準安排好穿線次序，盡量減少線纜之間相互交叉



3、穿好穿線件后減去多余線纜時要與穿線件的一端平齊，插入水晶頭外殼后要一直插到外殼的最前端，否則會導致接觸不可靠。



4、壓線的力量要控制好，力量大會導致簧片壓入過深，影響與插座的接觸可靠性，力量小會導致簧片與導線接觸不可靠。線纜的外護套要有一部分在水晶頭外殼內部，通過外殼固定外護套，避免線纜在水晶頭內部移動，影響電氣性能穩定性

以上就是小編為各位介紹的六類網線水晶頭接法圖解教程，更多資訊敬請關注u啟動電腦問題欄目
